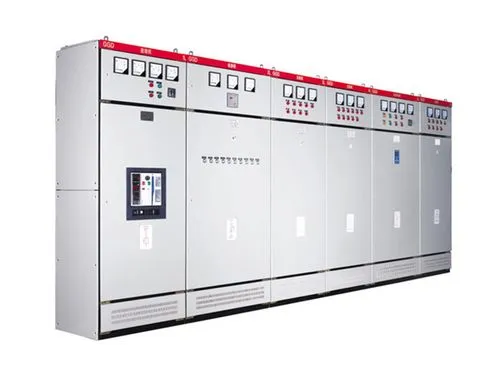

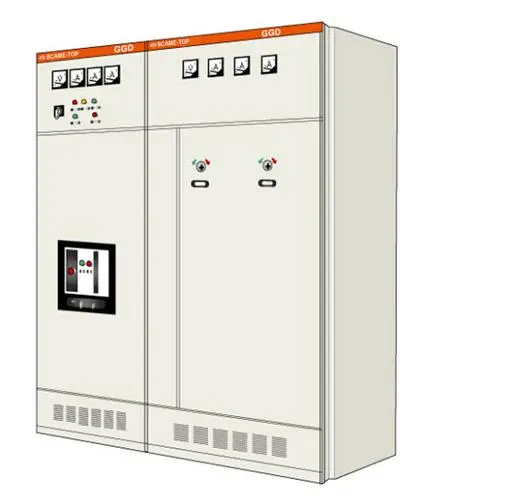

GGD型交流低压配电柜地柜体采用通用柜地形式，构架用8MF冷弯型钢局焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体地精度和质量。通用柜的零部件按模块原理设计，并由20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

GGD柜设计时充分考虑到柜体运行时的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封地柜体自下而上从形成一个自然通风道，达到散热地目的。

照现代工业产品造型设计地要求，采用黄金分割比地方法设计柜体外形和各部分的分割尺寸，使整体美观大方、面目一新。

门用转轴式活动铰链与构架相连，安装。拆卸方便。门的折边处有一根山形橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

柜体面漆选用聚酯桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了炫目效应，给值班人员创造了较舒适的视觉环境。

柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

柜体护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。
