产品简介

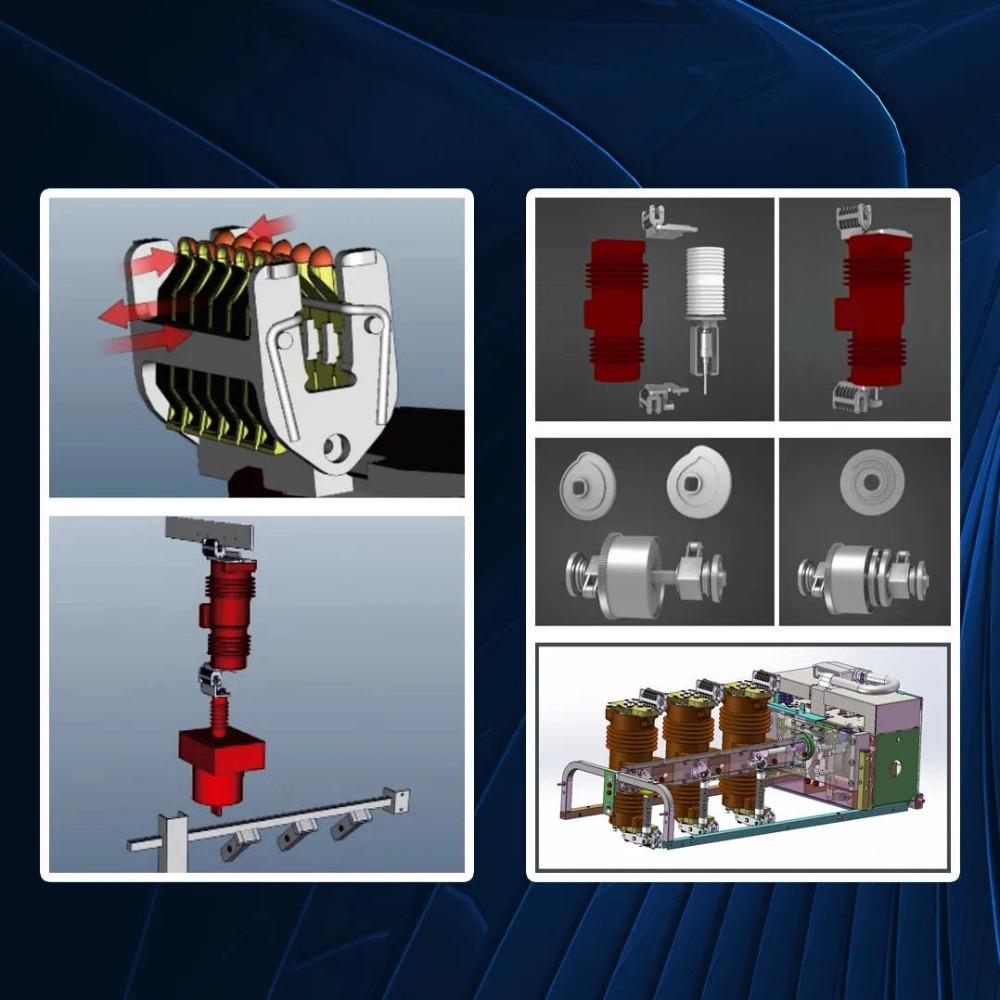

    它由三相可旋转的灭弧室极柱和固定不动的双功能一体化操作机构两大部分组成，通过手车支架和横梁，将两者构成一体，形成纵向布置，机构固定不动，且极柱旋转的手车式隔离真空断路器，与KYN88柜体配合，实现推进和抽出，亦构成中置式手车柜。三相导电极柱，通过上、下两端的指形动触头出线，在柜中实现上与主母线、下与电流互感器的电气联接。三相极柱固定在金属支撑件上，金属支撑件内装有驱动连杆系统，实现断路器分、合闸操作和极柱旋转功能，与传统固定安装的断路器具有实质性的差别。断路器与隔离操作既可手动又可电动。

主要特点有：

1、载流效果好，散热效率高

    三相极柱结构紧凑，在工作位置时，上下贯通，散热对流通畅，垂直轴流式散热结构消除了带触臂式出线，插入触头盒结构内存在发热死区的缺陷。

2、创新的隔离断路器，安全可靠

    既具有断路器的功能又具有隔离开关的功能，隔离断口无需移动手车，可形成两个可见隔离断口，安全可靠。

3、采用涡簧操动机构，性能稳定

    涡卷弹簧机构是以涡卷弹簧作为储能元件来完成断路器分-合分操作，既是分闸簧又是合闸簧，相比螺旋双簧操动机构，无需合闸克服分闸反力的问题，也无明显分合闸过程中的拐点，有利于提高电寿命，出力稳定，合闸功小，寿命长，占用空间小，结构简单；它以平面封闭式槽凸轮为驱动元件，机械特性好，驱动拐臂上的滚轮始终被限制在凸轮槽内，可以有效抑制合闸弹跳和分闸过冲和反弹。

4、一体双功能操动机构，集成联锁系统

    断路器机构与隔离旋转机构一体化布置，通过驱动/旋转功能转换副，将隔离开关、断路器、手车的锁定及接地开关联锁集成布置于一体，操作简单可靠。

    断路器从工作位置到试验位置（隔离位置）及隔离开关的操作既可手动又可电动。

5、智能环保

    采用声表面波技术对断路器触头及母线节点温升进行在线监测，进而对设备进行状态评估。隔离开关与断路器均可远程遥控，是实现配电网络智能化的关键设备。

断路器相间和隔离开关均采用空气绝缘，绿色环保无污染。
