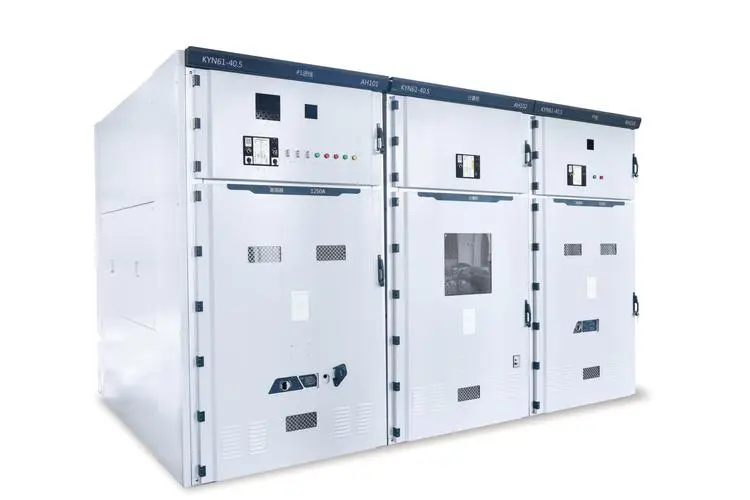

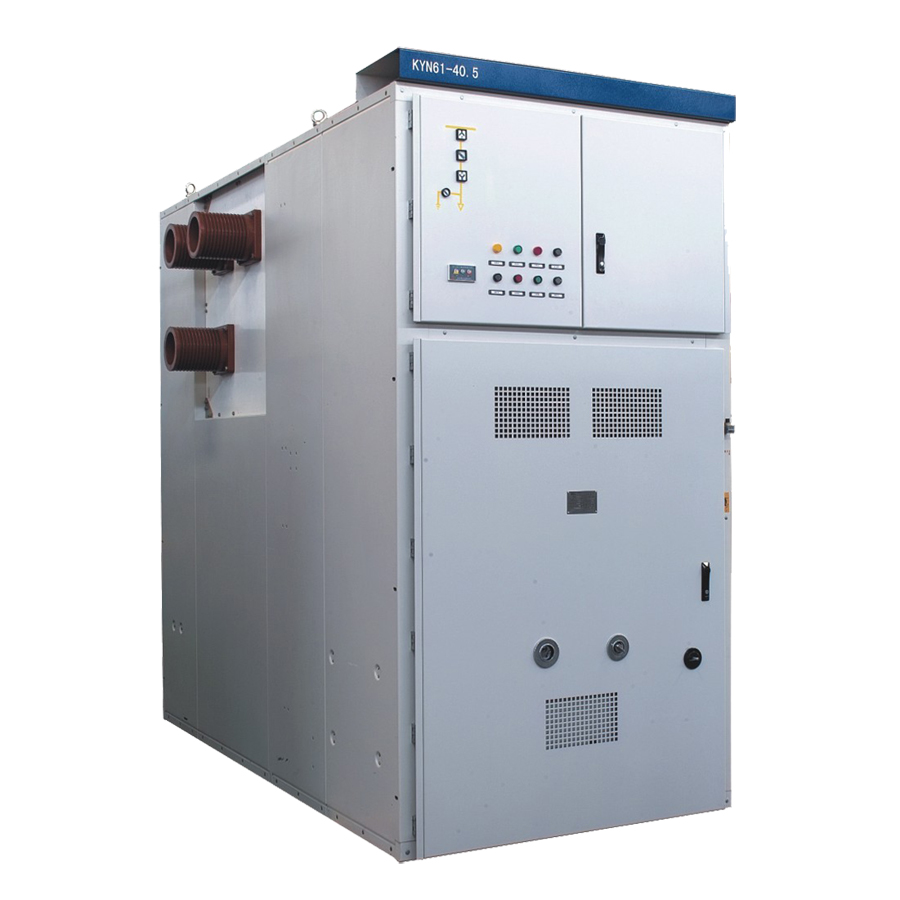

KYN61-40.5铠装移开式交流金属开关柜

中高压配电柜

概述

KYN61-40.5是指铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。

外形尺寸

1400mmx2800mmx2600mm

结构特点

  • 金属铠装，拼装式结构，多种组合方案

  • 柜体选用覆铝锌板，经数控设备，激光切割设备加工，采用先进的多重折边工艺，用拉铆螺母，高强度螺栓连接，具有精度高，抗腐蚀，重量轻，强度高，零件通用性强等特点

  • 可配装多种真空断路器和SF6断路器，实用性广，可靠性高，实现常年免维护

  • 手车设工作、试验、断开三个位置，各位置均有定位和显示装置，安全可靠

  • 各类手车按模块化配置，保证同规格手车可自由互换

  • 高可靠的联锁装置，完全满足“五防”要求

  • 各高压室均有独立的泄压通道，确保人身安全

  • 符合GB3906、IEC298等标准

符合标准

  • GB3906-2006 《3~35kV交流金属封闭开关设备》

  • GB11022-89 《高压开关设备通用技术条件》

  • IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》

  • DL404-97 《户内交流高压开关柜订货技术条件》

技术参数

  • 额定电压(KV) 40.5

  • 工频耐受电压(KV) 95(1min)

  • 冲击耐受电压(KV) 185

  • 额定频率　50Hz

  • 额定电流(A) 1250/1600/2000/2500/4000

  • 额定热稳定电流(KA 4S) 25/31.5/40

  • 额定动稳定电流(KA) 63/80/100

  • 额定短路开断电流(KA) 25/31.5/40

  • 额定短路关合电流(KA) 63/80/100

  • 分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

  • 防护等级　IP3X

使用条件

正常环境条件

  • 周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；

  • 海拔高度不超过1000m；

  • 相对环境湿度日平均不大于95%，月平均不大于90%；

  • 地震烈度不超过8级；

  • 水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；

  • 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

特殊工作条件

  • 在超过规定的正常的环境条件下使用时，由用户和制造厂协商。



Key attributesspecs-icon
Rated Voltage40.5kV
Impulse Withstand Voltage185kV
Rated Frequency50Hz
Rated Current1250/1600/2000/2500/4000A
Protection DegreeIP3X
Resources specs-icon

*Note: The data provided is for reference only. If you have any questions, please consult us.
