一、产品概述

立体卷铁心变压器是一种新开发的产品，其结构性能更优良，运行可靠性更高。由于器磁路中无空气隙，卷绕更紧密，硅钢带的导磁方向与磁路方向完全一致，比传统产品运行噪音更低，结构更为紧凑。

二、产品介绍

该产品符合国家标准：GB1094.1—1996《电力变压器总则》、GB1094.2-1996《电力变压器温升》、GB1094.3-2003《电力变压器绝缘水平和绝缘试验》和GB1094.5-2008《电力变压器承受短路能力》的要求。

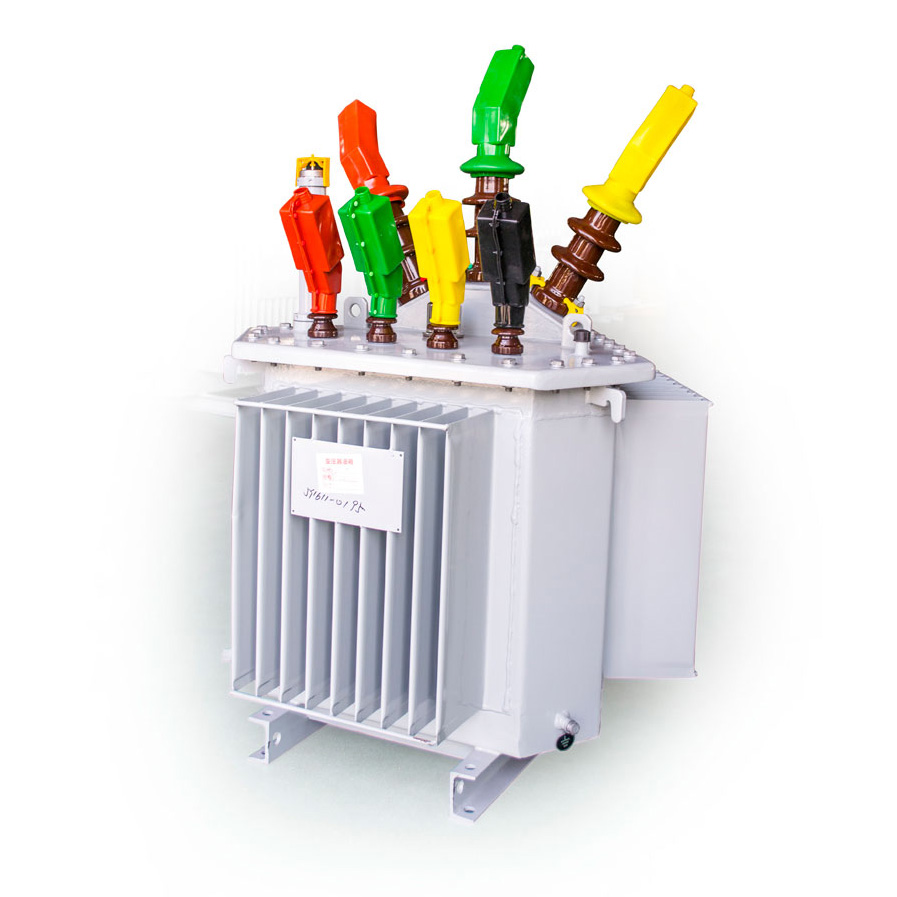

S13-M.RL立体油浸式变压器突破了传统的平面式结构，采用三相对称立体式结构。且由于其磁路中无空气隙，卷绕更紧密，硅钢带的导磁方向完全一致，三个心柱呈等边三角形立体排列，三个磁路长度一致，且都最短，加工套裁无费料等特点；

因此是一种使用传统材料，但运行噪音更低，结构更为紧凑的高效节能型变压器。其在降低损耗，节约材料上的出色表现，完全符合我国的节能方针，广泛应用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

三、使用条件

S13—M.RL系列10kV级立体卷铁心变压器主要适用于工厂、学校、高层建筑、商业中心、机场等，可作为城市电网的输配电用。

★海拔不超过  1000m

★户内或户外

★最高环境气温 +40℃

 ★最高日平均温度 +30℃

★最高年平均温度 +20 ℃

 ★最低气温  -45℃

★安装场所：没有腐蚀性气体、无明显污垢的环境。

可根据用户要求，提供在特殊使用条件下运行的变压器。

四、产品特点

 S13-M.RL型立体卷铁芯配电变压器是一种新型高节能产品。与传统变压器相比具有以下特点：

 ★运行噪声低

按JB/T10088-1999噪声标准，S13-M.RL及S11-M.RL系列噪声均降低约7-9dB。

★空载电流低

 由于卷铁心材质优良以及绕制加工特点，使空载电流显著降低。按现行国标GB/T6451-1999、S13-M.RL系列空载电流平均下降75%;S11-M.RL系列空载电流平均下降75%。

★节能降耗

S13-M.RL系列与S11系列同容量变压器相比，空载损耗下降25％以上，空载电流下降70％。

★三相平衡            　　

立体三角形卷铁心是由三个相同的单框拼合而成，三个心柱呈等边三角形排列，三个心柱磁路长度相等，磁路完全对称，因而三相平衡。

★抗短路能力增强            　　

框件和垫块分布在器身周围，中央用铁压板压紧垫块，三相受力均匀对称。线圈被压的面积比平面形布置时增加15.7％。夹件为立体三角形框架结构，焊接成一体，由于立体三角形的稳定性，所以整体强度大，使三相受力一致。
